Фанкойл для охлажденной воды является важным компонентом системы охлаждения с теплообменником, предназначенным для эффективного охлаждения или обогрева помещений путем циркуляции охлажденной или горячей воды через высокочистые медные трубки и алюминиевые охлаждающие ребра. Этот конкретный фанкойл доступен в трех типах монтажа - горизонтальном, вертикальном и потолочном, чтобы соответствовать различным требованиям к установке.

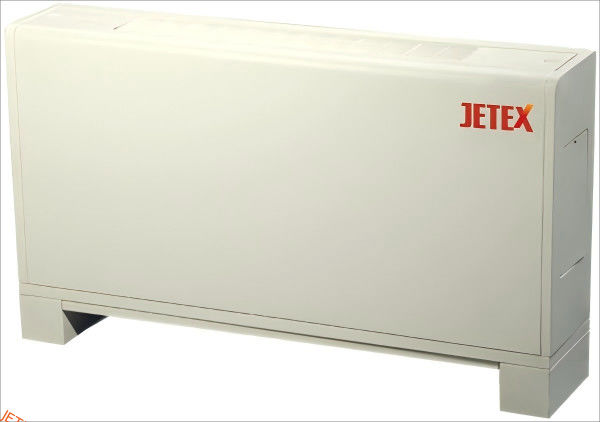

JETEX открытого типа Вертикальный тип FCU имеет 2 серии, серию с боковым выходом воздуха и серию с верхним выходом воздуха. На картинке показана серия с верхним выходом воздуха.
Особенности:
- Змеевик:Уникальная конструкция змеевика эффективно способствует смешиванию горячего и холодного воздуха, тем самым повышая эффективность теплопередачи и снижая эксплуатационные расходы системы кондиционирования.
- Вентилятор:многолопастной центробежный вентилятор с низкоскоростным изогнутым вперед крыльчаткой
- Общий поддон для конденсата: Сформирован однократной штамповкой с внутренней и внешней электростатической покраской.
- Двигатель: оснащен высококачественным однофазным трехскоростным конденсаторным двигателем.
- Канальный фанкойл: Высокочистые медные трубки и алюминиевые охлаждающие ребра
- Тип монтажа: Горизонтальный/Вертикальный/Потолочный
- Дренажная труба: 3/4"
Технические параметры:
Модель
ltem |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Стандартный воздух
Объем (м³ч) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (Вт) Холодопроизводительность |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (Вт) Теплопроизводительность |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (опционально) |
мощность (кВт) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Электрический ток (А) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Статическое давление (Па) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Уровень шума (дБ(А)) |
S |
≤37 |
≤39 |
≤41 |
≤43 |
≤45 |
≤46 |
≤48 |
≤50 |
≤52 |
|
| E |
≤40 |
≤42 |
≤44 |
≤46 |
≤47 |
≤48 |
≤50 |
≤54 |
≤56 |
|
Змеевик |
Тип |
Высокочистые медные трубки и алюминиевые охлаждающие ребра |
Расход воды(1000 кг/ч) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Падение давления (кПа) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Максимальное рабочее давление(МПа) |
1.6 |
Двигатель
|
Потребляемая мощность |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Количество |
1 |
2 |
Вентилятор |
Тип |
Двухсторонний центробежный вентилятор |
| Количество |
1 |
2 |
3 |
4 |
Примечания:
1. Условия охлаждения: DB=27℃, WB=19.5℃, TW₁=7℃, △TW=5℃; Условия нагрева: DB=21℃, TW₁=60℃, △TW=10℃.
2. Холодо- и теплопроизводительность являются значениями при высокой скорости. При средней скорости воздушного потока они составляют примерно 84% от значений в таблице; при низкой скорости воздушного потока - примерно 74%.
3. Змеевик представляет собой 3-рядную трубку с плотностью ребер 12 ребер на дюйм. Для других типов, таких как 2-рядные трубки, пожалуйста, укажите отдельно.
4. Значения шума должны быть протестированы в условиях, соответствующих соответствующим требованиям национального стандарта GB-T19232-2003.
5. Номинальная мощность двигателя этого продукта является выходной мощностью, в то время как мощность, указанная в таблице выше, является входной мощностью двигателя. Пожалуйста, обратите внимание!
6. В номерах моделей выше цифры в скобках представляют собой объем воздуха на высокой скорости: количество ×10 м³/ч. Пример: FP-34 имеет объем воздуха 340 м³/ч.
Открытый вертикальный тип (LM) Блок (Выход воздуха сверху)
| Выход воздуха сверху |
| Модель |
Размеры |
Вес нетто |
| A |
B |
кг |
| FP-200LM |
825 |
430 |
22 |
| FP-300LM |
865 |
470 |
25 |
| FP-400LM |
1075 |
680 |
28 |
| FP-500LM |
1115 |
720 |
32 |
| FP-600LM |
1255 |
860 |
37 |
| FP-800LM |
1505 |
1090 |
43 |
| FP-1000LM |
1725 |
1310 |
47 |
| FP-1200LM |
1935 |
1520 |
53 |
| FP-1400LM |
2125 |
1710 |
58 |
Применения:
От напольных фанкойлов до моделей с нагревательными змеевиками, линейка JETEX удовлетворяет различные потребности в отоплении и охлаждении. Независимо от того, установлены ли они в жилых квартирах, офисных зданиях или отелях, эти устройства предлагают гибкие решения для поддержания оптимального комфорта в помещении.
В заключение, этот фанкойл для охлажденной воды является универсальным и надежным компонентом системы охлаждения с теплообменником, обеспечивающим эффективное регулирование температуры и комфорт в различных помещениях.
FAQ:
В: Какое фирменное наименование этого фанкойла?
О: Фирменное наименование - JETEX.
В: Где производится этот фанкойл?
О: Этот фанкойл производится в Гуанчжоу, Китай.
В: Какие номера моделей доступны для этого фанкойла?
О: Доступные номера моделей: FP-200, FP-400, FP-600, FP-800, FP-1000 и FP-1400.
В: Каков диапазон холодопроизводительности этих фанкойлов?
О: Холодопроизводительность варьируется от X BTU до Y BTU в зависимости от номера модели.
В: Подходят ли эти фанкойлы для жилого или коммерческого использования?
О: Эти фанкойлы подходят как для жилых, так и для коммерческих применений.
