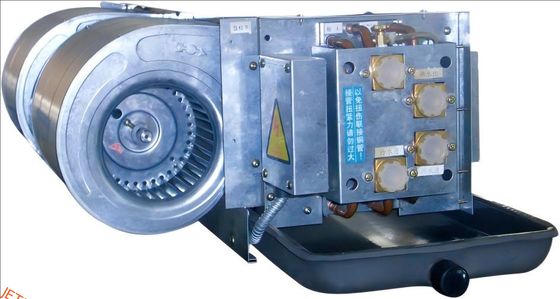

Блок фанкойла (FCU), также известный как Вертикальный Блок Фанкойла (VFCU), представляет собой устройство, состоящее из теплообменника (змеевика) и вентилятора. FCU обычно используются в системах HVAC жилых, коммерческих и промышленных зданий, в которых используются канальные сплит-системы кондиционирования воздуха или централизованное охлаждение. FCU обычно подключаются к воздуховодам и термостату для регулирования температуры одного или нескольких помещений и для помощи основному приточно-вытяжному агрегату для каждого помещения, если используются чиллеры. Термостат управляет скоростью вращения вентилятора и/или потоком воды или хладагента к теплообменнику с помощью регулирующего клапана.
Особенности:
- Канальный блок фанкойла
- Блок фанкойла FCU
- Нагревательный змеевик
- Название продукта: Блок фанкойла
- Ряды змеевиков: 4 ряда ---- 3 ряда
- Двигатель: Однофазный конденсаторный двигатель
- Вентилятор: Двухсторонний центробежный вентилятор
- Электропитание: 220 В, 50 Гц
- Дренажная труба: 3/4"
- ДОПОЛНИТЕЛЬНО
* Электрический нагреватель (PTC)
* Возвратный воздуховод
* Бесколлекторный двигатель постоянного тока
Технические параметры:
Модель
Параметр |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Стандартный воздух
Объем (м³ч) |
В |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| С |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| Н |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (Вт) Холодопроизводительность |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (Вт) Теплопроизводительность |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (опционально) |
мощность (кВт) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Электрический ток (А) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Статическое давление (Па) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Уровень шума (дБ(А)) |
S |
≤37 |
≤39 |
≤41 |
≤43 |
≤45 |
≤46 |
≤48 |
≤50 |
≤52 |
|
| E |
≤40 |
≤42 |
≤44 |
≤46 |
≤47 |
≤48 |
≤50 |
≤54 |
≤56 |
|
Змеевик |
Тип |
Медные трубки высокой чистоты и алюминиевые охлаждающие ребра |
Расход воды(1000 кг/ч) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Падение давления (кПа) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Максимальное рабочее давление(МПа) |
1.6 |
Двигатель
|
Входная мощность |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Количество |
1 |
2 |
Вентилятор |
Тип |
Двухсторонний центробежный вентилятор |
| Количество |
1 |
2 |
3 |
4 |
Примечания:
1. Условия охлаждения: DB=27℃, WB=19.5℃, TW₁=7℃, △TW=5℃; Условия отопления: DB=21℃, TW₁=60℃, △TW=10℃.
2. Холодо- и теплопроизводительность являются значениями при высокой скорости. При средней скорости воздушного потока они составляют примерно 84% от значений в таблице; при низкой скорости воздушного потока - примерно 74%.
3. Змеевик представляет собой 3-рядную трубку с плотностью ребер 12 ребер на дюйм. Для других типов, таких как 2-рядные трубки, пожалуйста, указывайте отдельно.
4. Значения шума должны быть протестированы в условиях, соответствующих соответствующим требованиям национального стандарта GB-T19232-2003.
5. Номинальная мощность двигателя этого продукта - выходная мощность, в то время как мощность, указанная в таблице выше, - это входная мощность двигателя. Пожалуйста, обратите внимание!
6. В номерах моделей выше цифры в скобках представляют собой скорость воздушного потока на высокой скорости: количество × 10 м³/ч. Пример: FP-34 имеет объем воздуха 340 м³/ч.
Применение:
Блоки фанкойлов JETEX - это универсальные продукты HVAC, подходящие для широкого спектра применений в различных условиях. Эти внутренние блоки фанкойлов предназначены для обеспечения эффективных решений для охлаждения и отопления как в жилых, так и в коммерческих помещениях. Модели FP-200 - FP-1400 предлагают широкий спектр вариантов для удовлетворения различных размеров помещений и требований к охлаждению.
FAQ:
В: Какая марка блока фанкойла?
О: Марка блока фанкойла - JETEX.
В: Какие номера моделей доступны для блока фанкойла?
О: Доступные номера моделей варьируются от FP-200 до FP-1400.
В: Где производится блок фанкойла?
О: Блок фанкойла производится в Гуанчжоу, Китай.
В: Может ли блок фанкойла использоваться как для жилых, так и для коммерческих целей?
О: Да, блок фанкойла подходит как для жилых, так и для коммерческих применений.
В: Какая гарантия предоставляется на блок фанкойла?
О: Для получения информации, связанной с гарантией, обратитесь к гарантийной политике, предоставленной производителем.
